95-M型氧化鋁短纖維是以95%的Al2O3和5%的SiO2為主要成分，采用國際領(lǐng)先的“溶膠-凝膠”法制備，該纖維具有纖維活性高、纖維直徑細(xì)、比表面積高等特點。
耐高低溫性能優(yōu)異

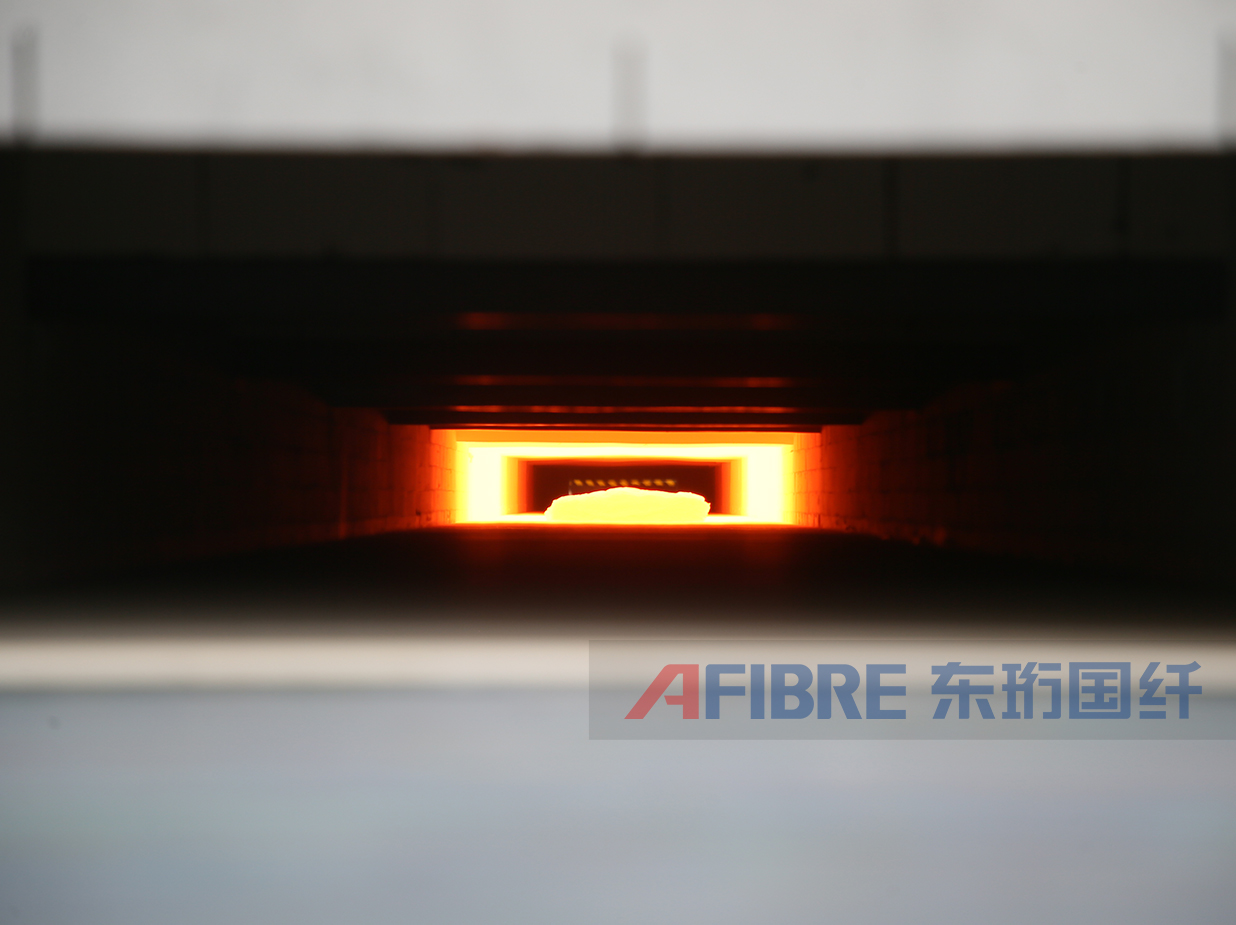

α-Al2O3纖維使用溫度高達(dá)1200℃-1800℃；在液氮(-196℃)處理24h，強度未降低。
耐酸堿
10%堿液浸泡24h后纖維強度保留率：NaOH--40%；KOH--65%；NH4OH--95%；10%酸液浸泡24h后纖維強度保留率: HCl--96%; H2SO4--95%; HNO3--96%; H3PO4--95%。
無渣球
我司纖維無渣球（≥45μm），使得纖維強度有了一定幅度的提升，同時由于纖維的保溫和耐火性與渣球含量成反比，渣球含量越低，隔熱和耐火性能越高。
電性質(zhì)及電絕緣性優(yōu)異
氧化鋁纖維的電阻隨著溫度的升高而降低，在600℃以上，電阻基本趨于恒定；氧化鋁纖維的介電常數(shù)和介電損耗高溫下基本穩(wěn)定，適合做高溫透波材料。
柔韌性優(yōu)異
纖維的柔韌性很高，在進(jìn)行針刺的過程中不易斷裂，是一種非常適合針刺的產(chǎn)品。
設(shè)計性較強
通過調(diào)控化學(xué)成分和熱處理工藝，可以獲得不同性能的產(chǎn)品，滿足不同的應(yīng)用需求。
| 產(chǎn)品型號 Product Type | 95型-M |
化學(xué)成分AI2O3：SiO2（%） Chemical Composition（%） | ＞95:＜5 |
| 礦物結(jié)構(gòu) Mineral Structure | γ-Al2O3 |
| 分類溫度 Classification Temperature（℃） | 1600 |
| 熔點 Molten Point（℃） | >2000 |
密度（g/cm3） Density（g/cm3） | 2.8 |
纖維平均直徑（μm） Average Fibre Diameter（μm） | 3-4 |
雜質(zhì)成分（%） Impurity（%） | ＜0.5 |
渣球含量（≥45μm）（%） Shot Content（%） | 0-2 |
單絲拉伸強度（MPa） Monofilament tensile strength（MPa） | --- |
單絲拉伸模量（GPa） Monofilament tensile modulus（GPa） | --- |
95-M型氧化鋁短纖維被廣泛應(yīng)用于催化燃燒領(lǐng)域、環(huán)保廢氣治理領(lǐng)域的高溫過濾材料和觸媒載體。
| 資料名稱 | 立即下載 |
|---|---|

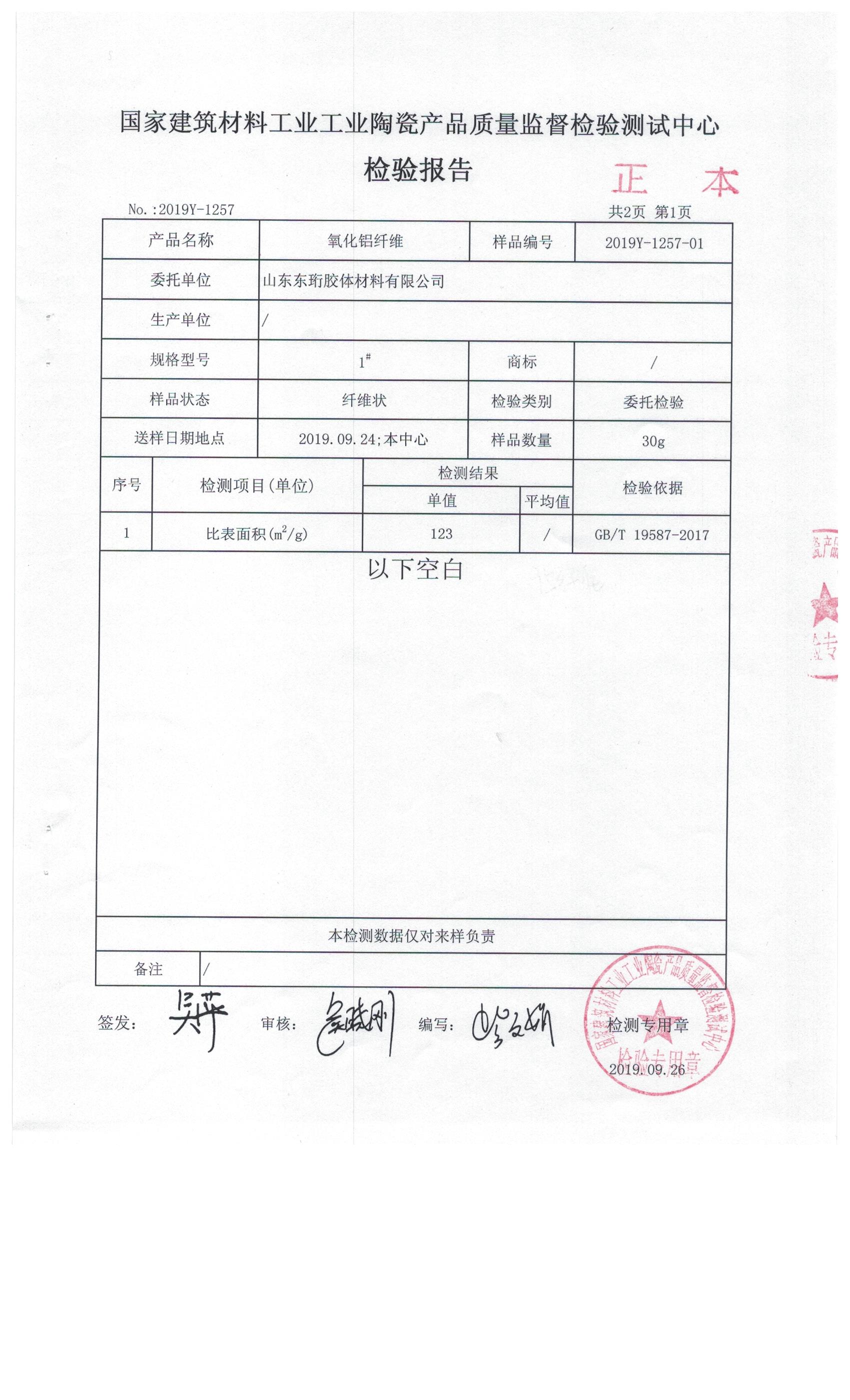

| 95型氧化鋁纖維比表面積檢測報告 | 立即下載 |
市場銷售部:0546-6083532
綜合管理部:0546-6083530
人力資源部:13210386968
投資合作:0546-6083531
關(guān)注微信公眾號
