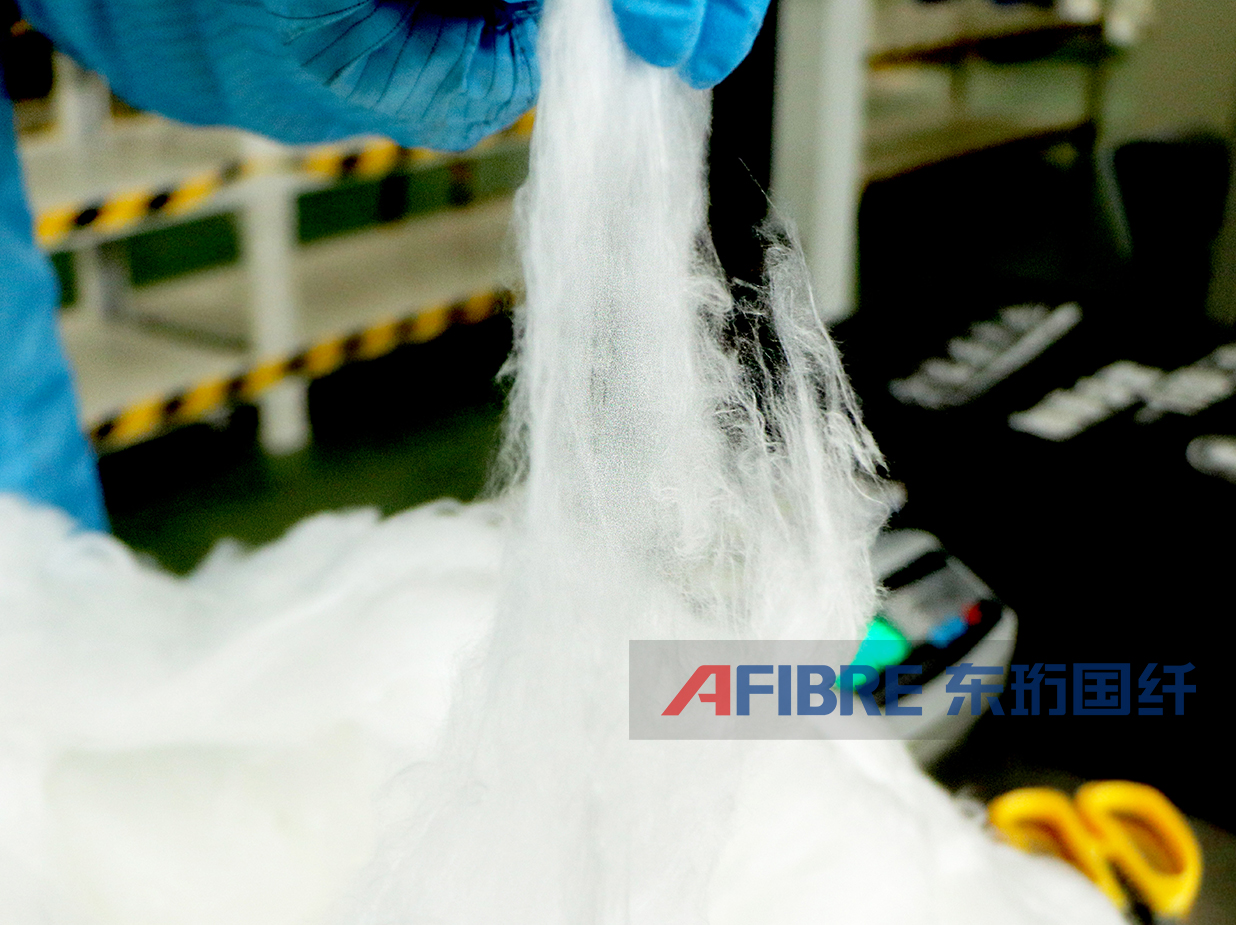

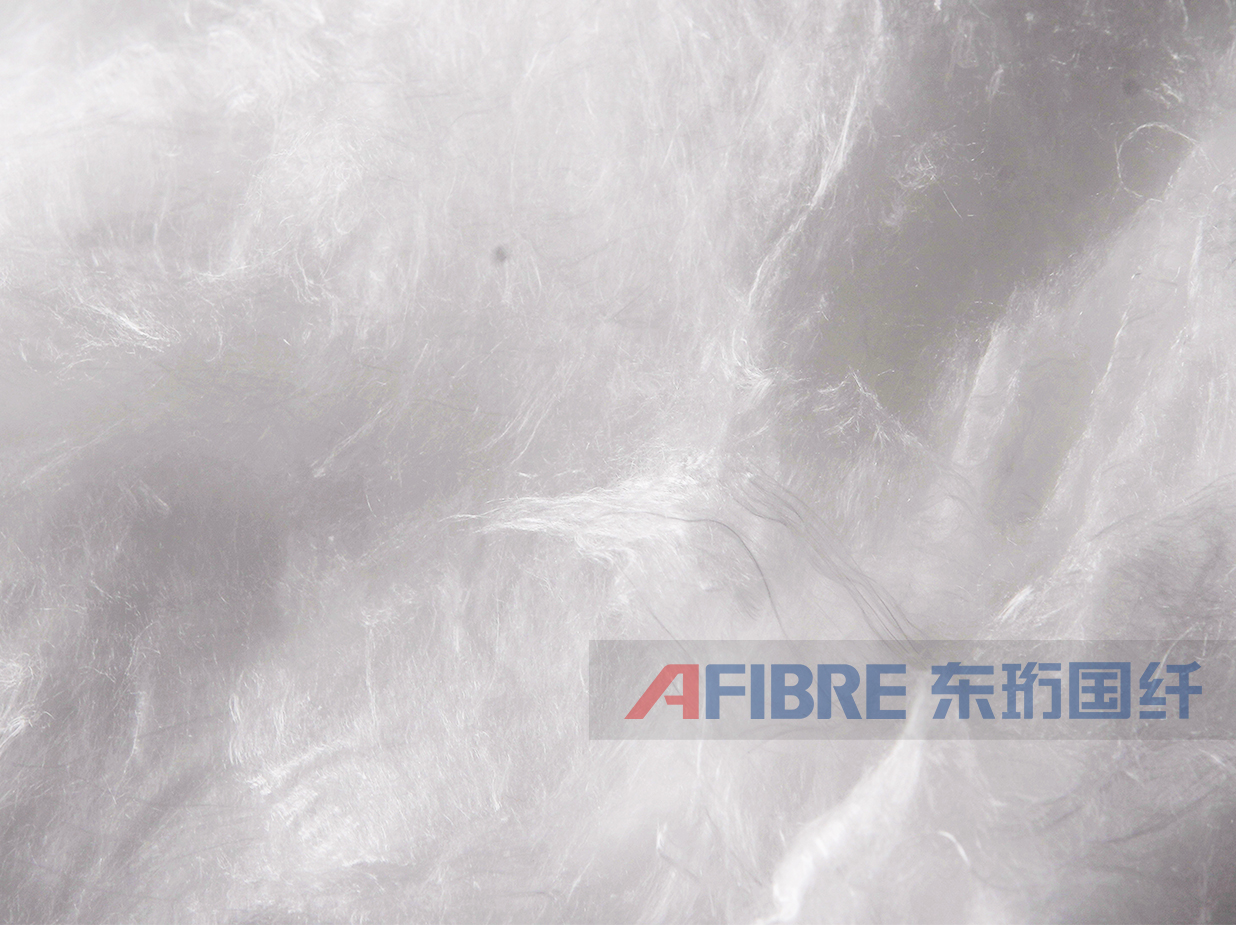

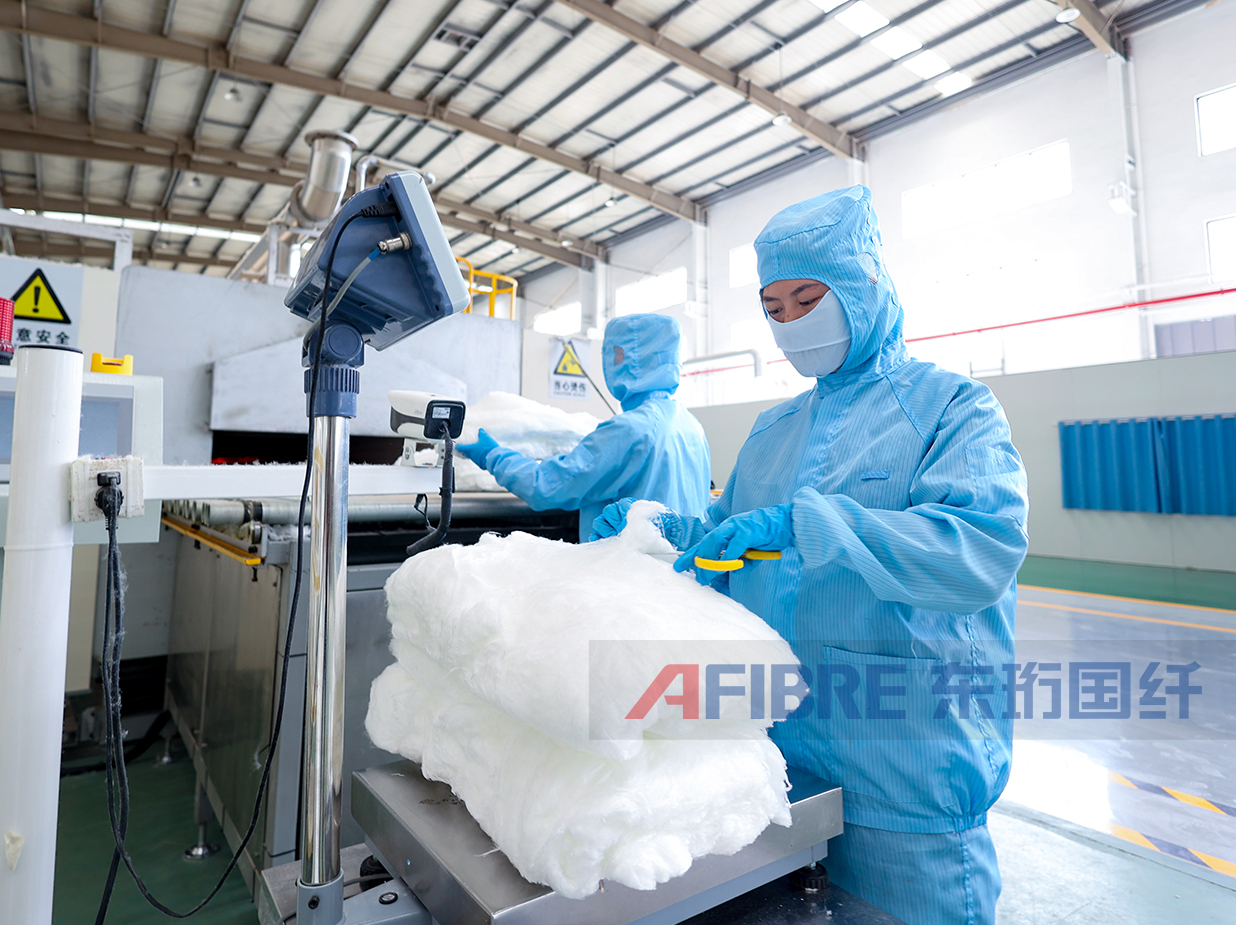

73-F型氧化鋁纖維是以72%的Al2O3和28%的SiO2為主要成分。采用國際領(lǐng)先的“溶膠-凝膠”法制備，擁有良好的柔韌性和可編織性。
耐高低溫性能優(yōu)異
α-Al2O3纖維使用溫度高達1200℃-1800℃；在液氮(-196℃)處理24h，強度未降低。
耐酸堿
10%堿液浸泡24h后纖維強度保留率：NaOH--40%；KOH--65%；NH4OH--95%；10%酸液浸泡24h后纖維強度保留率: HCl--96%; H2SO4--95%; HNO3--96%; H3PO4--95%。
無渣球
我司纖維無渣球（≥45μm），使得纖維強度有了一定幅度的提升，同時由于纖維的保溫和耐火性與渣球含量成反比，渣球含量越低，隔熱和耐火性能越高。
電性質(zhì)及電絕緣性優(yōu)異
氧化鋁纖維的電阻隨著溫度的升高而降低，在600℃以上，電阻基本趨于恒定；氧化鋁纖維的介電常數(shù)和介電損耗高溫下基本穩(wěn)定，適合做高溫透波材料。
柔韌性優(yōu)異
纖維的柔韌性很高，在進行針刺的過程中不易斷裂，是一種非常適合針刺的產(chǎn)品。
設(shè)計性較強

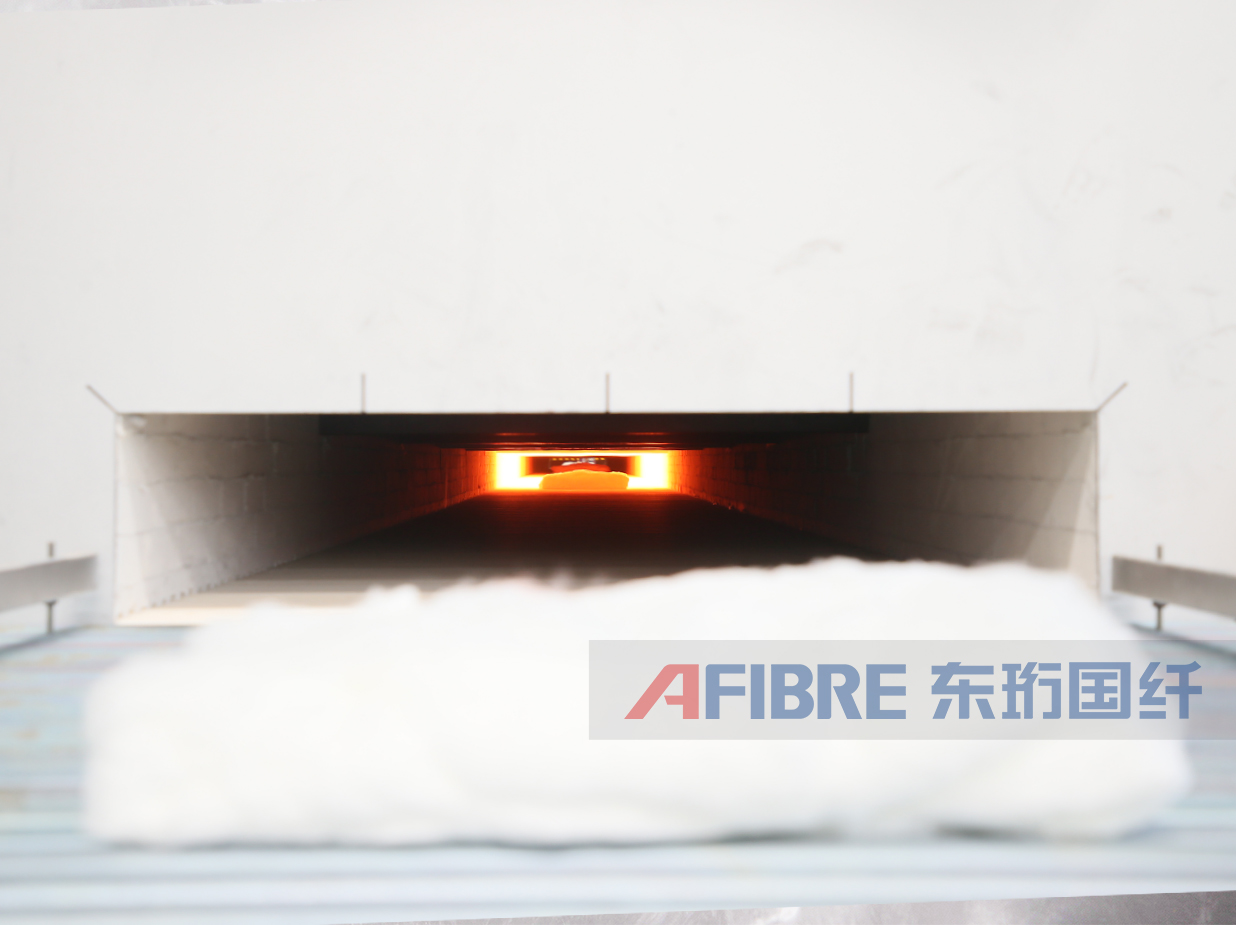

通過調(diào)控化學(xué)成分和熱處理工藝，可以獲得不同性能的產(chǎn)品，滿足不同的應(yīng)用需求。
| 產(chǎn)品型號 Product Type | 72型-F |

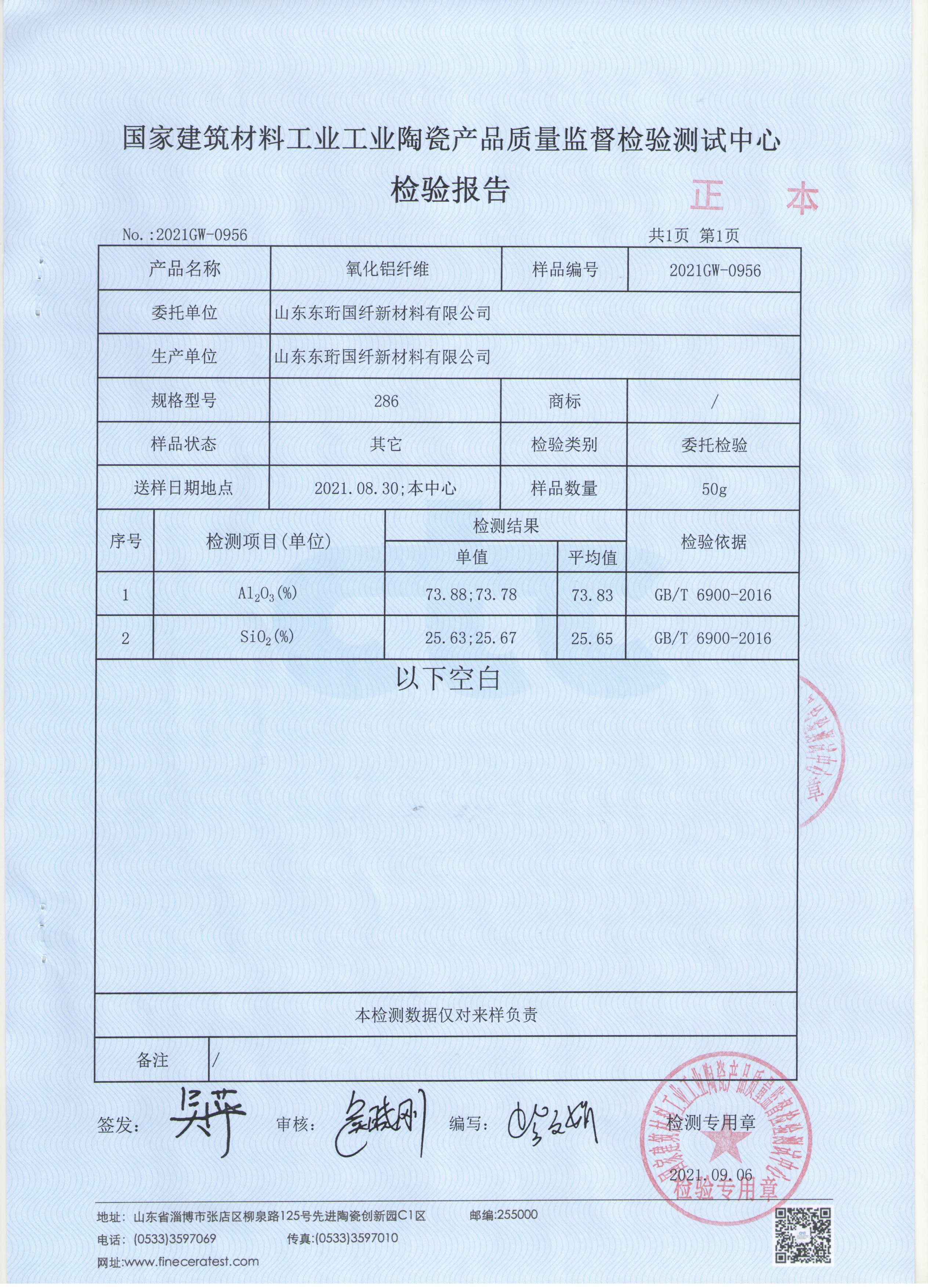

化學(xué)成分AI2O3：SiO2（%） Chemical Composition（%） | 72-75:25-28 |

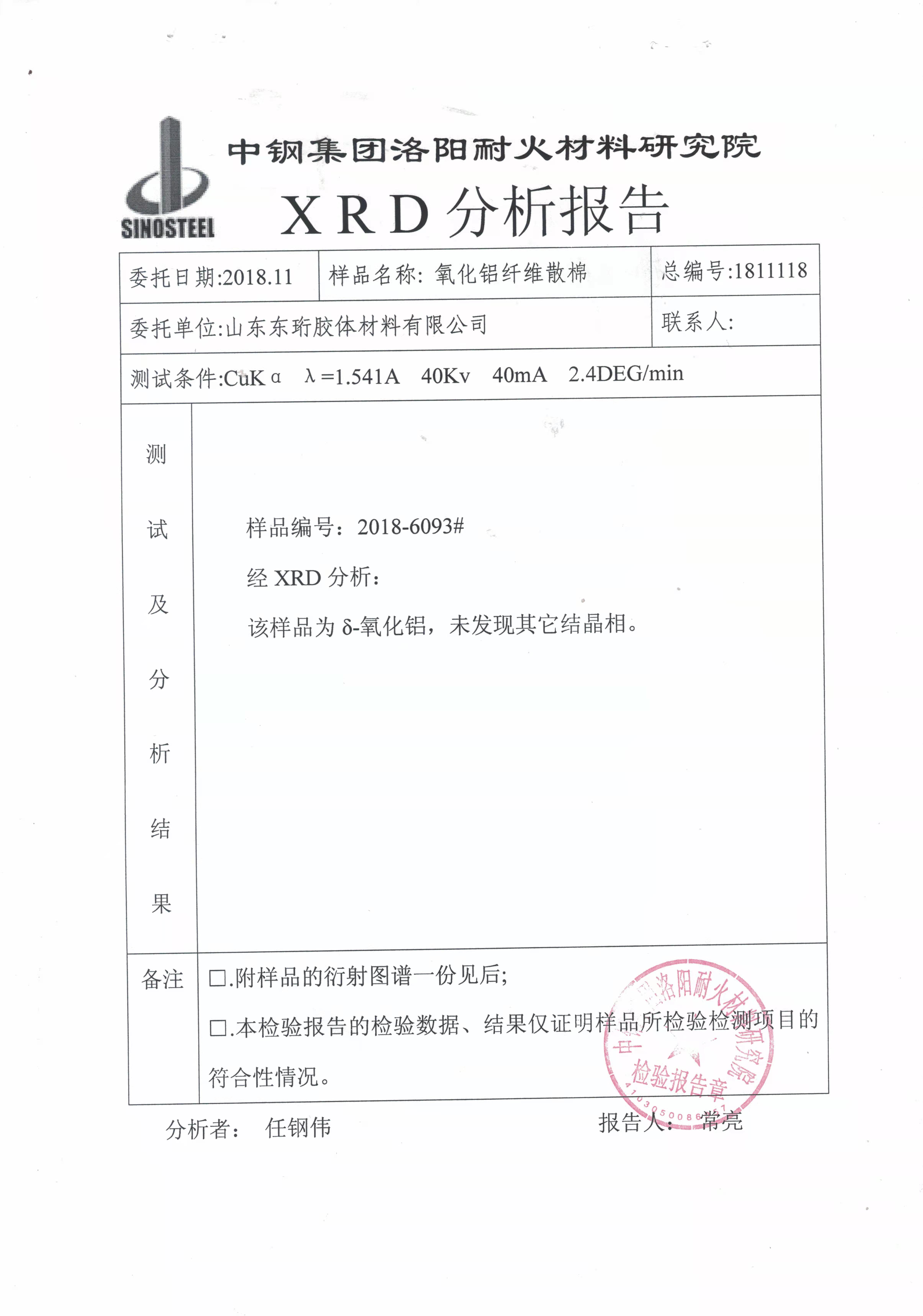

| 礦物結(jié)構(gòu) Mineral Structure | δ-Al2O3 or γ-Al2O3 |
| 分類溫度 Classification Temperature（℃） | 1600 |
| 熔點 Molten Point（℃） | >1800 |
密度（g/cm3） Density（g/cm3） | 3.1 |
纖維平均直徑（μm） Average Fibre Diameter（μm） | 5.5-7.5 |
| 雜質(zhì)成分（%） Impurity（%） | ＜0.5 |
渣球含量（≥45μm）（%） Shot Content（%） | 0-2 |
單絲拉伸強度（MPa） Monofilament tensile strength（MPa） | ≥1200 |
單絲拉伸模量（GPa） Monofilament tensile modulus（GPa） | ≥100 |
72-F型氧化鋁纖維具有優(yōu)秀的柔韌性，可應(yīng)用于汽車行業(yè)的三元催化器襯墊制造；金屬基、陶瓷基、樹脂基復(fù)合材料的增強體；各種類型的毯、氈等工業(yè)高溫領(lǐng)域。
市場銷售部:0546-6083532
綜合管理部:0546-6083530
人力資源部:13210386968
投資合作:0546-6083531
關(guān)注微信公眾號
